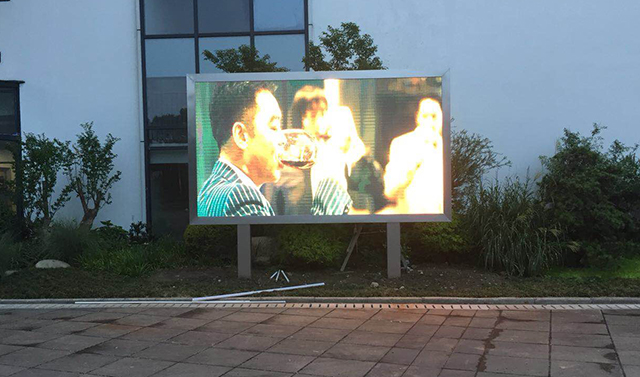

LED顯示屏通常由主控制器、掃描板、顯示控制單元和LED顯示屏體組成。
主控制器從計算機顯示卡獲取一屏各像素的各色亮度數據，然后分配給若干塊掃描板，每塊掃描板負責控制LED顯示屏上的若干行（列），而每一行（列）上的LED顯示信號則用串行方式通過本行的各個顯示控制單元級聯傳輸，每個顯示控制單元直接面向LED顯示屏體。
主控制器所作的工作，是把計算機顯示是配卡的信號轉換成LED顯示屏所需要的數據和控制信號格式 。
顯示控制單元的作用和圖像顯示屏的情況類似，一般由帶有灰度級控制功能的移位寄存器鎖存器構成。只是視頻LED顯示屏的規模往往更大，所以應該使用集成規模更大的集成電路。
掃描板所起的作用是承上啟下，一方面它接受主控制器的視頻信號，另一方面把屬于本級數據傳送給自己的各個顯示控制單元，同時還要把不屬于本級的數據向下一個級聯的掃描板傳輸。視頻信號和LED顯示數據，在空間、時間、順序等各方面的差別，都需要有掃描板來協調。
